Trong ngành sản xuất ô tô, một bộ đồ gá (JIG) dù được thiết kế tốt đến đâu cũng vô giá trị nếu không đạt độ chính xác về kích thước hình học. Dịch vụ đo kiểm và hiệu chuẩn đồ gá hàn của chúng tôi chính là “chốt chặn” cuối cùng, đảm bảo mọi sản phẩm xuất xưởng đều đạt chuẩn chất lượng quốc tế.
1.Tại sao đo kiểm JIG hàn lại quan trọng?
Sự sai lệch dù chỉ 0.1mm trên đồ gá hàn thân vỏ (BIW) cũng có thể dẫn đến việc khung xe bị vênh, không thể lắp ráp các chi tiết nội thất hoặc gây mất an toàn khi vận hành. Dịch vụ của chúng tôi giúp:
-
- Xác nhận độ chính xác: Kiểm tra các chốt định vị (Pin) và mặt tì so với bản vẽ thiết kế 3D.
- Hiệu chỉnh định kỳ: Khắc phục tình trạng sai lệch do nhiệt độ hàn và cường độ làm việc cao gây ra.
- Tối ưu hóa chất lượng: Đảm bảo tính đồng nhất của mọi chi tiết trong chuỗi sản xuất hàng loạt.
2.Công nghệ đo kiểm hiện đại
Chúng tôi ứng dụng các thiết bị đo lường tiên tiến nhất từ các thương hiệu như Hexagon và Faro để mang lại kết quả chuẩn xác nhất::
- Máy đo tọa độ 3D (CMM): Đo kiểm chi tiết với độ chính xác siêu cao tại phòng Lab.

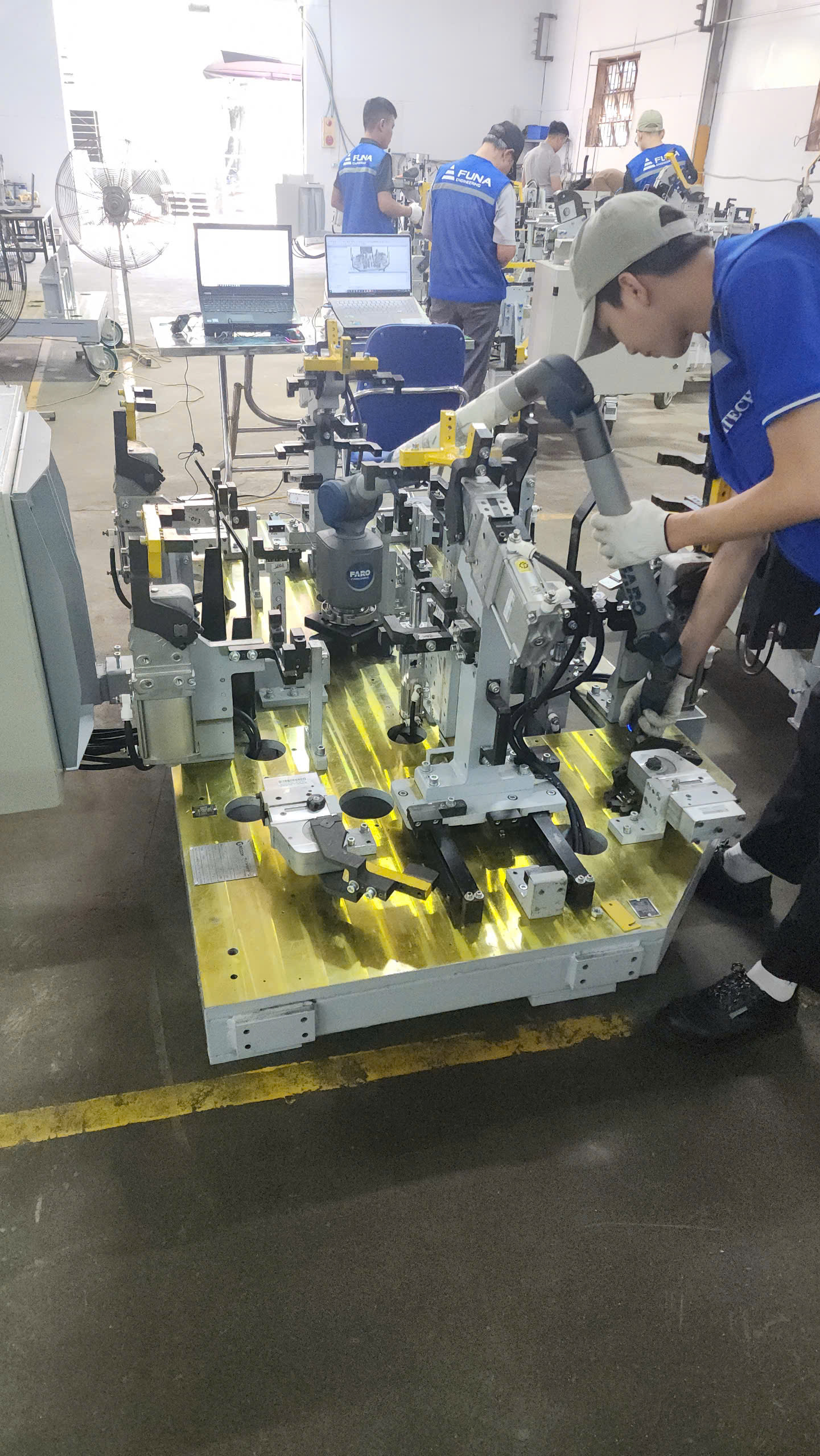

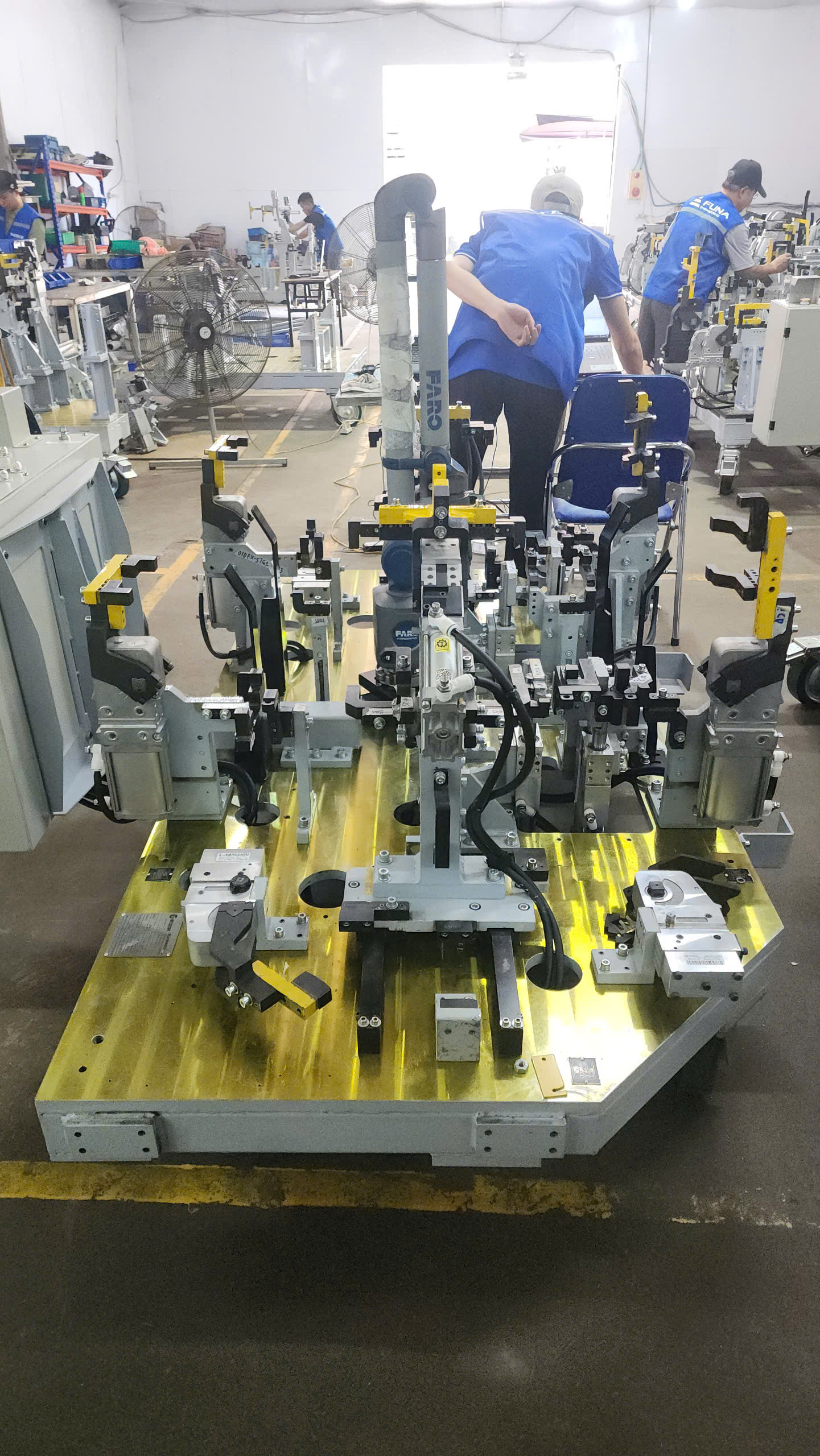

- Cánh tay đo di động (Portable CMM Arm): Cho phép đo kiểm trực tiếp trên dây chuyền sản xuất mà không cần tháo dỡ JIG, tiết kiệm tối đa thời gian dừng máy.
- Máy quét Laser 3D (3D Laser Scanner): Quét toàn bộ bề mặt đồ gá để so sánh trực tiếp với mô hình CAD (Cloud-to-CAD comparison).
 |
 |
3.Quy trình dịch vụ chuyên nghiệp
- Khảo sát & Thiết lập: Xác định các điểm chuẩn (Master points) và tọa độ tham chiếu của đồ gá.
- Tiến hành đo: Thực hiện lấy điểm tại các vị trí quan trọng như chốt định vị, bề mặt kẹp và các điểm kiểm soát chất lượng (PPL/RPS).
- Phân tích dữ liệu: Sử dụng phần mềm chuyên dụng như PC-DMIS hoặc PolyWorks để lập báo cáo sai lệch.
- Hiệu chỉnh (Shimming): Hướng dẫn hoặc trực tiếp thực hiện bù trừ sai lệch bằng các tấm shim mỏng để đưa JIG về trạng thái lý tưởng.
- Cấp chứng nhận: Cấp báo cáo kiểm định (Inspection Report) đạt chuẩn cho từng bộ đồ gá.
4.Cam kết của chúng tôi
Với đội ngũ chuyên gia am hiểu sâu về tiêu chuẩn dung sai trong ngành ô tô, chúng tôi cam kết mang lại dịch vụ Nhanh chóng – Chính xác – Khách quan. Chúng tôi giúp bạn kiểm soát hoàn toàn chất lượng dây chuyền hàn, từ đó giảm thiểu phế phẩm và nâng cao uy tín với các đối tác OEM lớn.
Bạn cần đo kiểm cho hệ thống đồ gá mới chế tạo hay đang muốn lập kế hoạch hiệu chuẩn định kỳ cho nhà máy? Hãy để lại thông tin về số lượng JIG để chúng tôi cung cấp phương án kỹ thuật tối ưu nhất.
